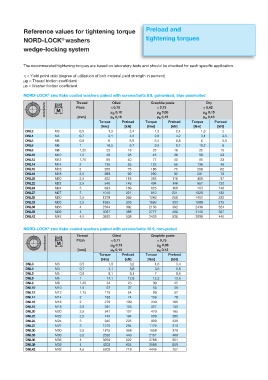

Reference values for tightening torque Preload and
®
NORD-LOCK washers tightening torques
wedge-locking system

The recommended tightening torques are based on laboratory tests and should be checked for each specific application.

= Yield point ratio (degree of utilization of bolt material yield strength in percent)
μg = Thread friction coefficient
μs = Washer friction coefficient

NORD-LOCK zinc flake coated washers paired with screws/bolts 8.8, galvanized, blue passivated
®
w Thread 0,75 Graphite paste 0,62
Oiled
Dry
Pitch
0,75
μ g 0,08
μ g 0,15
μ g 0,10
[mm] μ s 0,16 μ s 0,15 μ s 0,18
Torque Preload Torque Preload Torque Preload
[Nm] [kN] [Nm] [kN] [Nm] [kN]
DNL3 M3 0,5 1,3 2,4 1,2 2,4 1,3 2
DNL4 M4 0,7 3,1 4,2 2,8 4,2 3,1 3,5
DNL5 M5 0,8 6 6,8 5,4 6,8 6 5,6
DNL6 M6 1 10,5 9,7 9,5 9,7 10,2 8
DNL8 M8 1,25 25 18 23 18 25 15
DNL10 M10 1,5 49 28 45 28 50 23
DNL12 M12 1,75 85 40 77 40 85 33
DNL14 M14 2 135 55 122 55 136 46
DNL16 M16 2 205 75 185 75 208 62
DNL18 M18 2,5 288 92 260 92 291 76
DNL20 M20 2,5 402 118 363 118 408 97
DNL22 M22 2,5 548 146 494 146 557 120
DNL24 M24 3 693 169 625 169 703 140
DNL27 M27 3 1010 221 910 221 1028 182
DNL30 M30 3,5 1379 269 1243 269 1401 222
DNL33 M33 3,5 1855 333 1669 333 1889 275
DNL36 M36 4 2394 392 2156 392 2436 324
DNL39 M39 4 3087 468 2777 468 3145 387
DNL42 M42 4,5 3820 538 3439 538 3890 445

NORD-LOCK zinc flake coated washers paired with screws/bolts 10.9, non-plated
®
w Thread 0,71 Graphite paste
Oiled
0,75
Pitch
μ g 0,13
μ g 0,08
[mm] μ s 0,14 μ s 0,13
Torque Preload Torque Preload
[Nm] [kN] [Nm] [kN]
DNL3 M3 0,5 1,8 3,2 1,6 3,4
DNL4 M4 0,7 4,1 5,6 3,6 5,9
DNL5 M5 0,8 8,1 9,1 7 9,6
DNL6 M6 1 14,1 12,9 12,3 13,6
DNL8 M8 1,25 34 23 30 25
DNL10 M10 1,5 67 37 58 39
DNL12 M12 1,75 115 54 99 57
DNL14 M14 2 183 74 158 78
DNL16 M16 2 279 100 240 106
DNL18 M18 2,5 391 123 337 130
DNL20 M20 2,5 547 157 470 165
DNL22 M22 2,5 745 194 639 205
DNL24 M24 3 942 225 809 238
DNL27 M27 3 1375 294 1176 310
DNL30 M30 3,5 1875 358 1608 378
DNL33 M33 3,5 2526 443 2157 468
DNL36 M36 4 3259 522 2788 551
DNL39 M39 4 4203 624 3588 659
DNL42 M42 4,5 5202 716 4445 757
